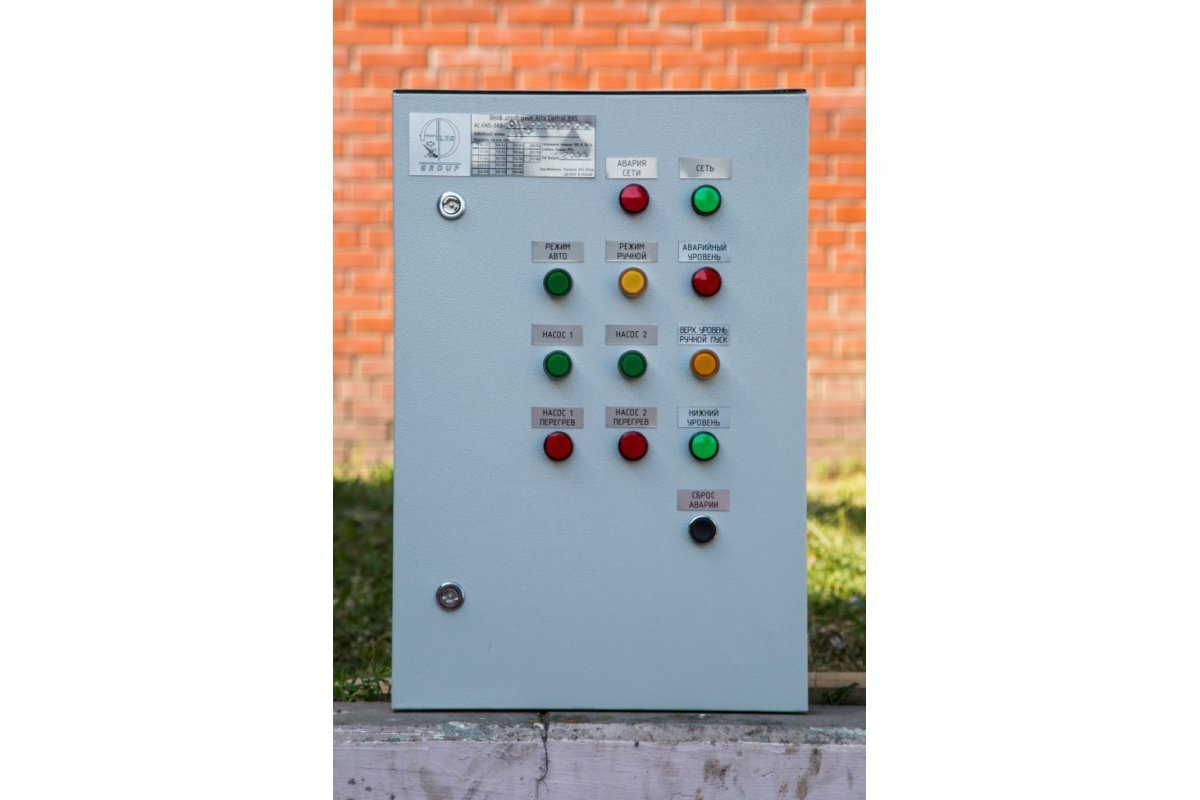

Шкаф управления насосами КНС AC.KNS-220-09

Базовая комплектация Alta Control KNS обеспечивает:

Автоматическую смену насосов (шаговый режим)

В КНС устанавливают несколько насосов, как правило два – основной и резервный, для того чтобы насосы равномерно вырабатывали свой ресурс, насосы чередуются в работе, шкаф управления насосами КНС Alta Control KNS запрограммирован на чередование через каждый цикл работы – каждое последующее включение активирует соседний насос. Такой режим максимально выравнивает работу насосов по времени и ресурсу.

Защиту от перегрева и «сухого хода» двигателей насосов

Посредствам установленного на насосе датчика температуры, шкаф управления реализует защиту от перегрева и «сухого хода» двигателей насосов. Интеллектуальная система шкафа управления насосами Alta Control KNS способна распознать снятие аварийного режима с насоса, проанализировать возможность дальнейшей эксплуатации и на основе анализа оставить насос выключенным из рабочего цикла, либо вернуть насос в общую работу в автоматическом режиме.

Защиту от аварий сети

Защита от аварий сети – защита от пропадания, «перекоса» фаз, повышения или понижения напряжения, не правильного порядка подключения фаз. Аналогично с защитой от перегрева, интеллектуальная система шкафа управления насосами Alta Control KNS автоматически выведет КНС из аварийного режима при установлении такой возможности.

Авто/Сервисный режим

Шкафы управления насосами Alta Control KNS реализуют возможность выбора автоматического или сервисного (или ручного) режима работы станции, а так же индикацию режимов работы насосного оборудования. Сервисный режим работы применяется на время сервисного обслуживания насосов или их замены. Во время сервисного режима, оператор имеет возможность самостоятельно выбрать насос, который будет работать, в то время как второй насос может быть удален из КНС для ремонта, замены или сервисного обслуживания.

Дополнительную защиту от чрезмерных нагрузок

В системе Alta Control KNS реализован запрет одновременного пуска насосов, режим запрограммирован для защиты электросети и оборудования от излишних нагрузок. Если активируется режим, при котором должны включиться оба насоса, они включаться по очереди с небольшим интервалом.

Базовый шкаф управления насосами кнс Alta Control KNS предполагается к установке на улице, без дополнительной защиты от дождя и пыли, имеет:

• степень защиты IP54,
• температурный режим эксплуатации от -20 до +55оС.
• надежное запорное устройство, дверца шкафа имеет замок со съемным ключом.
• крепкий металлический корпус

Контроль уровня в КНС, в подавляющем большинстве схем осуществляется при помощи поплавковых датчиков. Шкаф управления Alta Control KNS работает по схеме с тремя поплавками, которая охарактеризовала себя, как надежная и работоспособная. Подразумевается, что каждый из насосов способен отработать максимально заявленный расход стока, что очень важно при осуществлении сервиса или обслуживания насосного оборудования КНС, а так же при возникновении аварийных или не штатных ситуаций. Трехпоплавковая схема управления насосами повышает общий ресурс насосного оборудования, снижая количество циклов по включению/выключению оборудования.

Шкаф управления анализирует сигнал от поплавковых датчиков, и перерабатывает его в команды, такие как:

• включение/выключение насосов,
• подачу сигнала аварии по тем или иным контурам,
• обеспечивает не снижаемый остаток жидкости в КНС для обеспечения стабильного охлаждения погружных насосов,
• обеспечивает защиту насосов от «сухого хода», т.е. работу насосов без жидкости,
• обеспечивает мониторинг текущего уровня жидкости в КНС.

Маркировка и условное обозначение Alta Control KNS

Шкаф управления насосами кнс Alta Control KNS имеет следующую маркировку AC.KNS-TTT-UUU-VV.WW.XX.Y.Z Место маркировки – лицевая панель шкафа управления, которая содержит всю необходимую информацию об изделии, параметрах и комплектации.

Поле	Тип опции	Обозначение
Наличие опции	Отсуствие опции
TTT	TTT Напряжение электрического питания (220 или 380 В)	220 380                                             -
UUU	Условное обозначение диапазона номинальных мощностей	См. таблицу модельный ряд      -
VV	Плавный пуск насоса	SS                                                     00
WW	Автоматический ввод резерва питания шкафа управления	SI                                                      00
XX	Теплый пакет	HI                                                     00
Y	Индикация потребляемого тока насосов	I                                                         0
Z	Индикация напряжения сети	U                                                       0

Модельный ряд шкафов управления насосами кнс Alta Control KNS

Модель шкафа управления	Номинальная мощность, кВт	Номинальный ток, А	Размер шкафа, мм	Стоимость, BYN
AC.KNS-220-09	0.0-0.9		600 x 400 x 220	1720
AC.KNS-220-15	1.0-1.5		600 x 400 x 220	1720
AC.KNS-220-25	1.6-2.5		600 x 400 x 220	1720
AC.KNS-220-40	2.6-4.0		600 x 400 x 220	1720
AC.KNS-220-64	4.1-6.4		600 x 400 x 220	1720
AC.KNS-380-011	0.0-1.1	0.0-2.3	600 x 400 x 220	2070
AC.KNS-380-016	1.2-1.6	2.4-3.3	600 x 400 x 220	2070
AC.KNS-380-022	1.7-2.2	3.4-4.5	600 x 400 x 220	2070
AC.KNS-380-041	2.3-4.1	4.6-8.4	600 x 400 x 220	2100

AC.KNS-380-058	4.2-5.8	8.5-11.9	600 x 400 x 220	2150
AC.KNS-380-074	5.9-7.4	12.0-15.1	600 x 400 x 220	2300
AC.KNS-380-094	7.5-9.4	15.2-19.3	600 x 400 x 220	2420
AC.KNS-380-110	9.5-11.0	19.4-22.6	600 x 400 x 220	2600
AC.KNS-380-137	11.1-13.7	22.7-28.1	600 x 400 x 220	2720
AC.KNS-380-170	13.8-17.0	28.2-34.9	600 x 400 x 220	3220
AC.KNS-380-191	17.1-19.1	35.0-39.3	600 x 400 x 220	3390
AC.KNS-380-240	19.2-24.0	39.4-49.4	650 x 500 x 220	4270
AC.KNS-380-301	24.1-30.1	49.5-62.0	650 x 500 x 220	5140
AC.KNS-380-382	30.2-38.2	62.1-78.7	650 x 500 x 220	5960

AC.KNS-380-480	38.3-48.0	78.8-98.9	800 x 600 x 250	8000
AC.KNS-380-576	48.1-57.6	99.0-118.8	800 x 600 x 250	8280
AC.KNS-380-770	57.7-77.0	118.9-158.8	1000 x 650 x 300	12390
AC.KNS-380-900	77.1-90.0	158.9-185.5	1000 x 650 x 300	13090

Декларация Alta Control KNS
